VK-VDT1 系列

该传感器具备抗干扰能力强、精度高、稳定性好及安装便捷的特点。应用范围：主要用于电动工具、气动工具等产品的检测。

VK-VDT1 系列

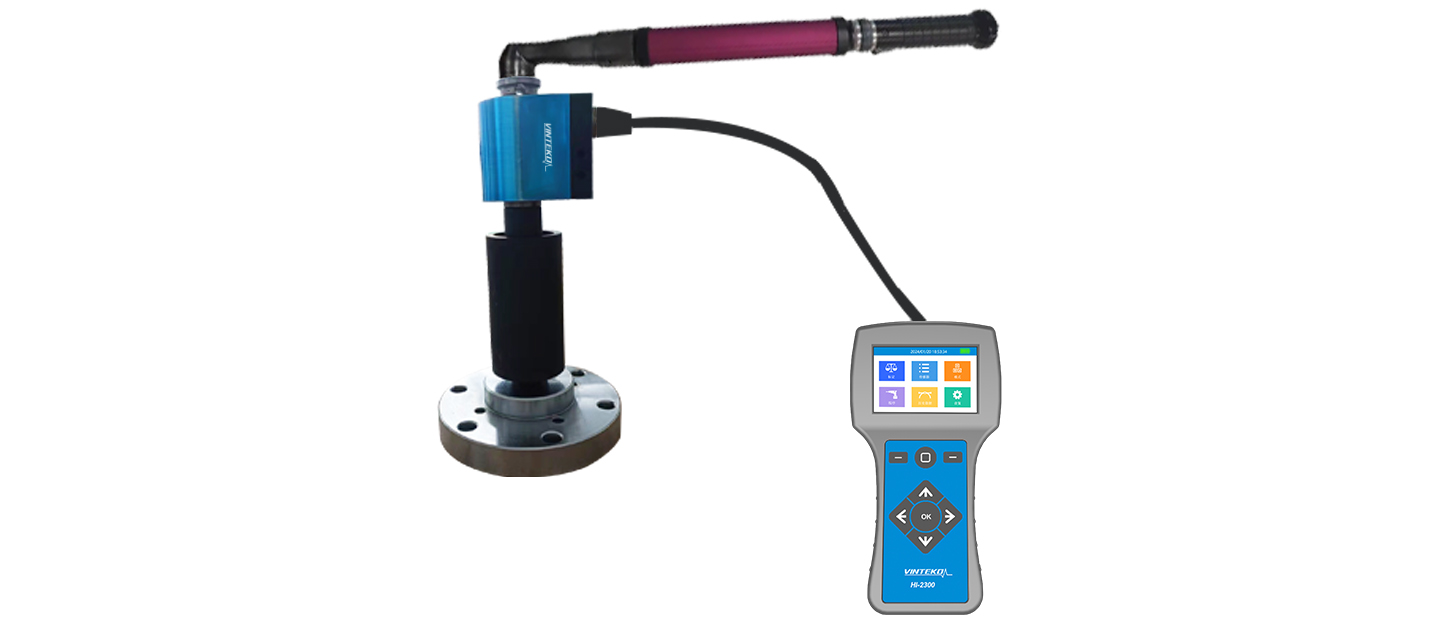

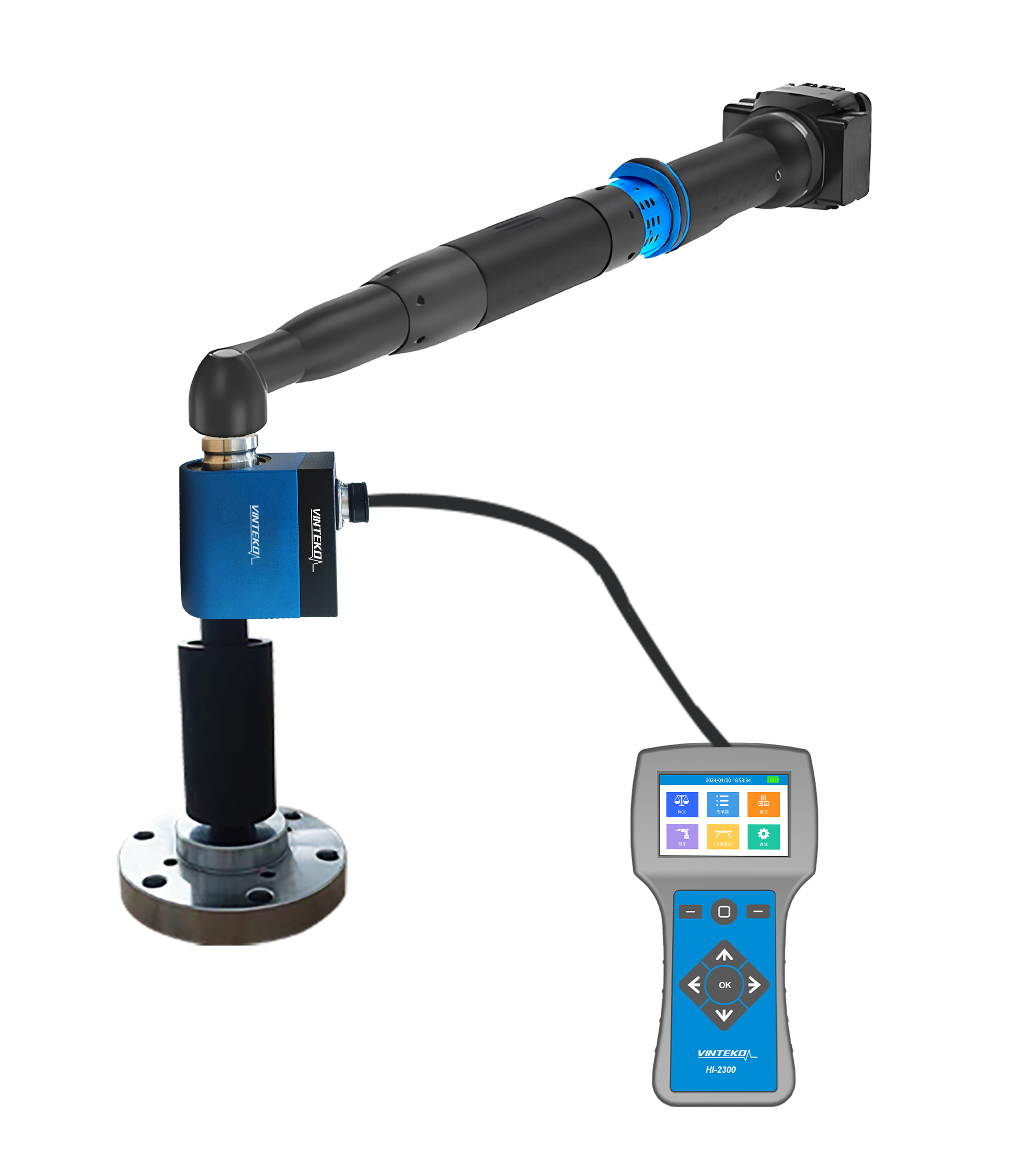

实际应用案例

传感器基础知识

参数规格	单位	规格型号
额定范围	N.M	0-3000
扭矩信号	mV/V	<2.0或5
精度等级	%F.S	±0.1
转速范围	RPM	≤3000
重复性精度	%F.S	±0.05
温度灵敏度漂移	%F.S./10℃	0.01
零点温度漂移	%F.S./10℃	0.01
电压	V	5-15
电流	MA	<150
材质		合锈钢
工作环境	℃	-10-50
响应时间	MS	0.1
响应频率	KHZ	10
安全过载	%	150
防护等级		IP50

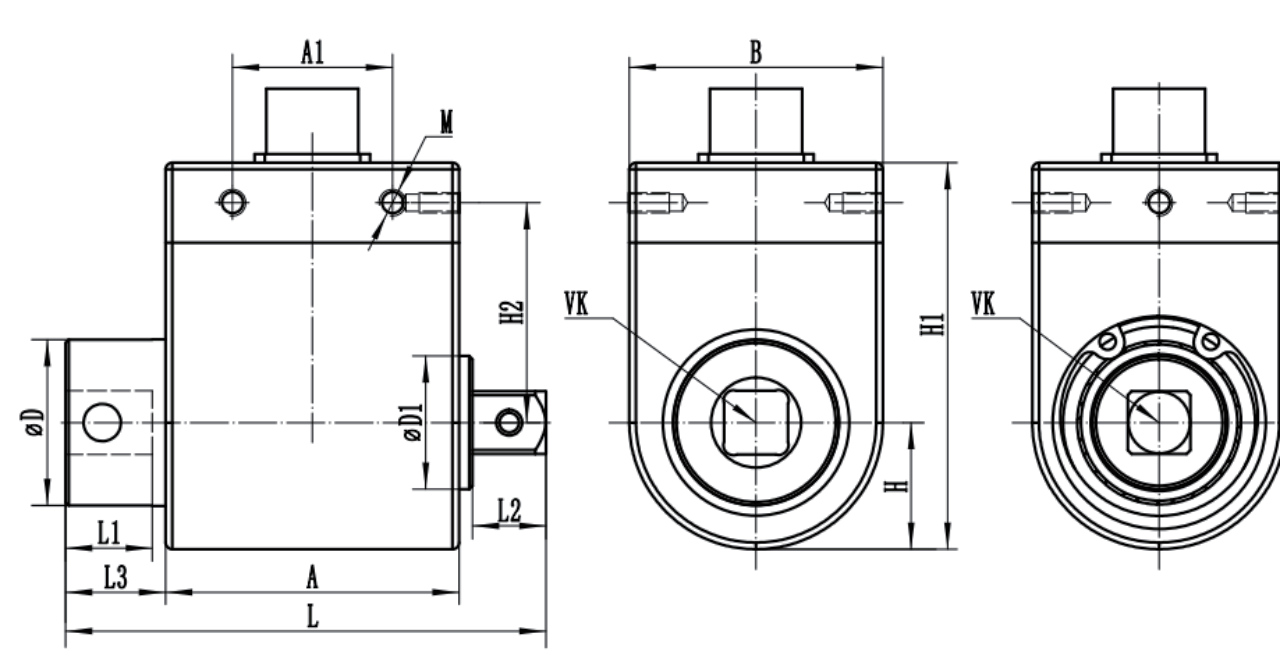

传感器结构图

传感器技术规格

型号	量程	驱动头	A	B	L	L1	L2	L3	H	H1	H2	D	D1
VK-VDT1-2	0.2-2NM	1/4	56	30	71.5	10.5	7.3	5.2	15	54.5	65.6	15	10
VK-VDT1-5	0.5-5NM	1/4	56	30	71.5	10.5	7.3	5.2	15	54.5	65.6	15	10
VK-VDT1-10	1-10NM	1/4	56	30	71.5	10.5	7.3	5.2	15	54.5	65.6	15	10
VK-VDT1-20	2-10NM	3/8	56	30	77	13	10.5	8.1	15	58.6	69.7	17	17
VK-VDT1-50	5-50NM	3/8	56	30	77	13	10.5	8.1	15	58.6	69.7	17	17
VK-VDT1-100	10-100NM	1/2	58	42	87	17	14.7	12	21	69.5	80.6	24.9	20
VK-VDT1-200	20-200NM	1/2	58	42	87	17	14.7	12	21	69.5	80.6	24.9	20
VK-VDT1-300	30-300NM	1/2	58	42	87	17	14.7	12	21	69.5	80.6	24.9	20
VK-VDT1-500	50-500NM	3/4	64.5	63	125	31	26	28.7	32	91.6	102.7	44.9	40
VK-VDT1-1000	100-1000NM	1	64.5	63	125	31	26	28.7	32	91.6	102.7	44.9	40
VK-VDT1-2000	200-2000NM	3/2	86.5	102	181	42	39.3	50.7	51	136	147.1	74.5	65
VK-VDT1-3000	300-3000NM	3/2	86.5	102	181	42	39.3	50.7	51	136	147.1	75.4	65
