在电子制造业中，PCB板的连接技术一直是决定产品可靠性的关键环节。随着汽车电动化、智能设备小型化的发展，鱼眼针因其无需焊接、连接可靠、环保高效等优势，已成为PCB板连接的主流选择。然而，鱼眼针的压装工艺却是一项高难度挑战。

今天，我们就来深入探讨威汰科伺服压装是如何凭借其高精度控制核心，完美讲解PCB板鱼眼针压装难题的。

1、鱼眼针的压装挑战

PCB鱼眼针压装，为什么难？

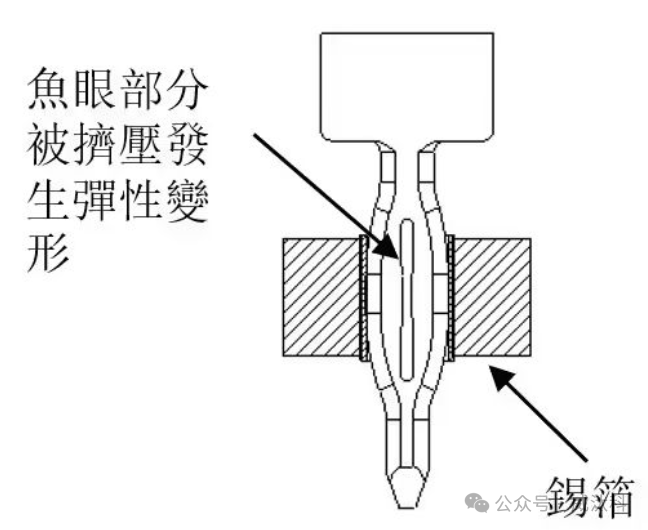

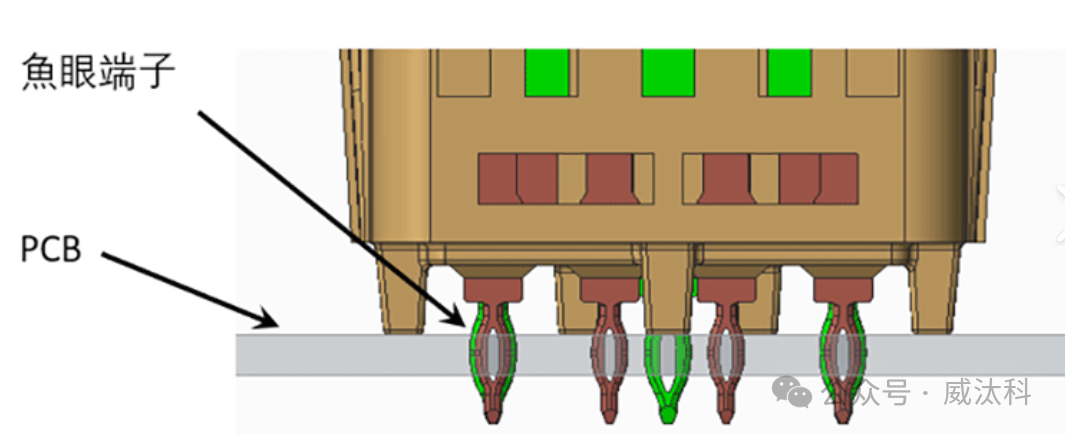

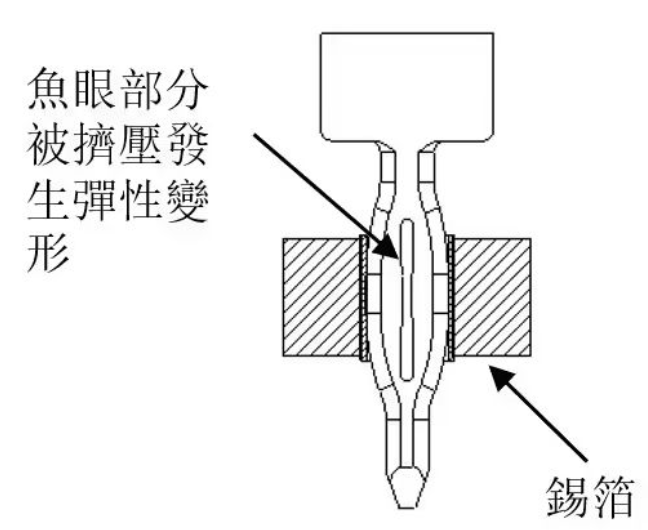

鱼眼针，又称压接端子，其末端有一个独特的“鱼眼”状弹性孔。其工作原理是：当鱼眼针被压入PCB的金属化孔时，鱼眼部产生弹性变形，从而与孔壁形成紧密的机械连接和电气导通。

这个看似简单的过程，对压装设备提出了很高的要求：

1、压力过小：鱼眼未充分变形，接触电阻大，易导致信号中断；

2、压力过大：鱼眼过度变形甚至断裂，或PCB孔壁受损，直接报废；

3、位移偏差：压入深度不够或过深，都会影响最终的共面度和装配高度。

2、伺服压装技术优势

精准适配PCB鱼眼针压装

威汰科伺服压机以伺服电机直驱+双闭环控制+智能监测技术，完美匹配PCB鱼眼针压装的全流程需求，从根源解决压装不良问题。

威汰科压机核心优势：

1、位移控制：重复定位精度高达±0.01mm，精准把控鱼眼针压装深度，杜绝过压、欠压，适配薄型、高密度PCB板压装。

2、高精度压力输出：压力控制精度±0.5%FS，全程压力平稳无波动，匹配鱼眼针弹性形变的受力规律，避免针脚变形、PCB裂孔。

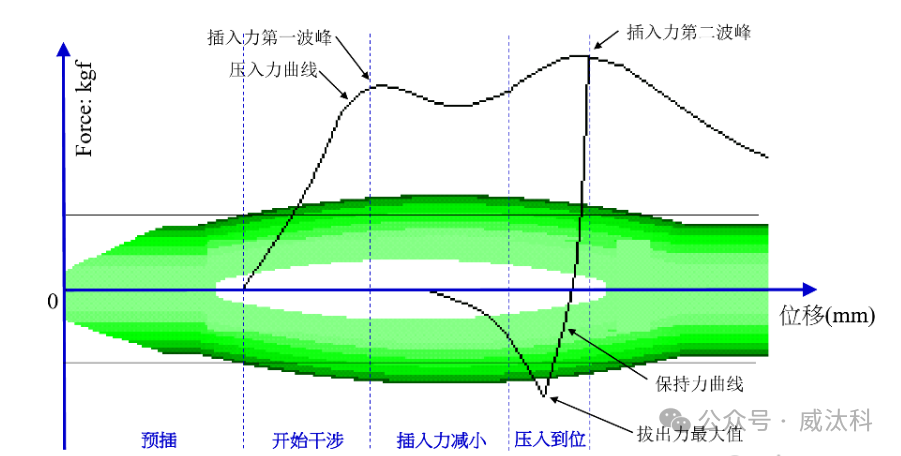

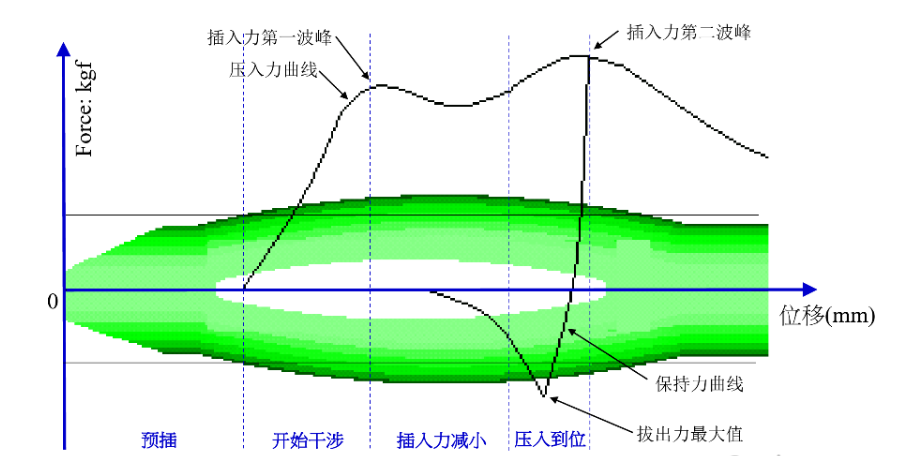

3、力-位移曲线智能监控：毫秒级采集压装数据，实时绘制曲线，自动识别鱼眼针压装双峰值力，异常情况立即停机报警，实现零不良流出。

4、多压装程序切换：可存储上百套压装参数，不同型号鱼眼针、PCB板一键调用，调试零门槛，适配多品种、小批量生产。

5、数据追溯：自动记录每一次压装的压力、位移、时间数据，支持导出报表，满足电子行业质量溯源、合规审核需求。

3、压装应用流程

伺服压装PCB鱼眼针压装流程

威汰科伺服压装标准化流程：

1、 工装定位与治具校准

根据PCB板尺寸、鱼眼针位置，定制专用定位治具，确保PCB板无偏移、鱼眼针与压头垂直对齐；开机后进行设备原点校准、压力传感器归零，消除工装误差。

2 、压装参数预设

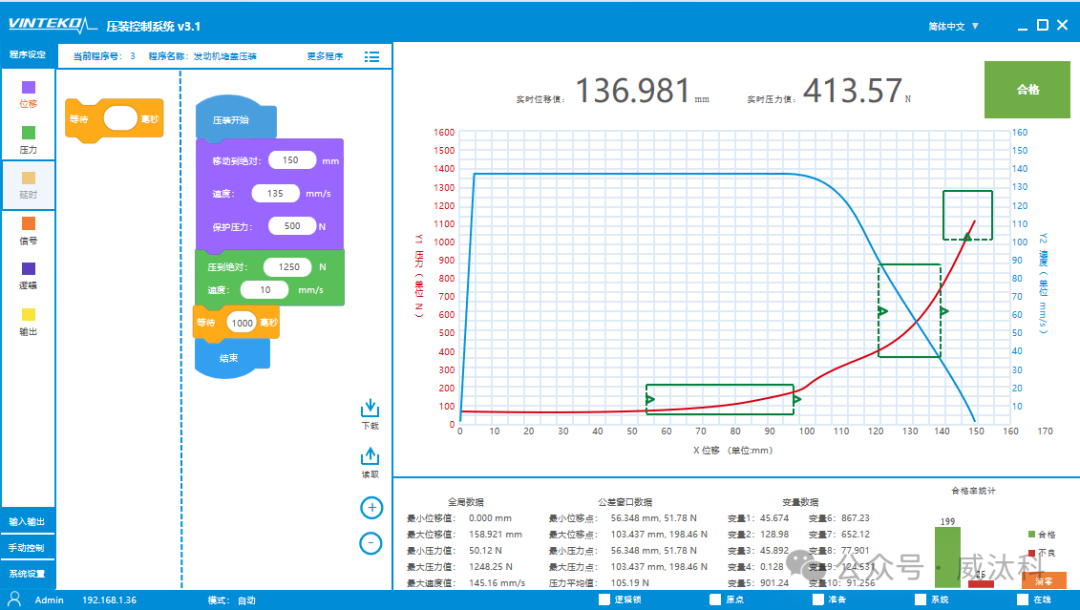

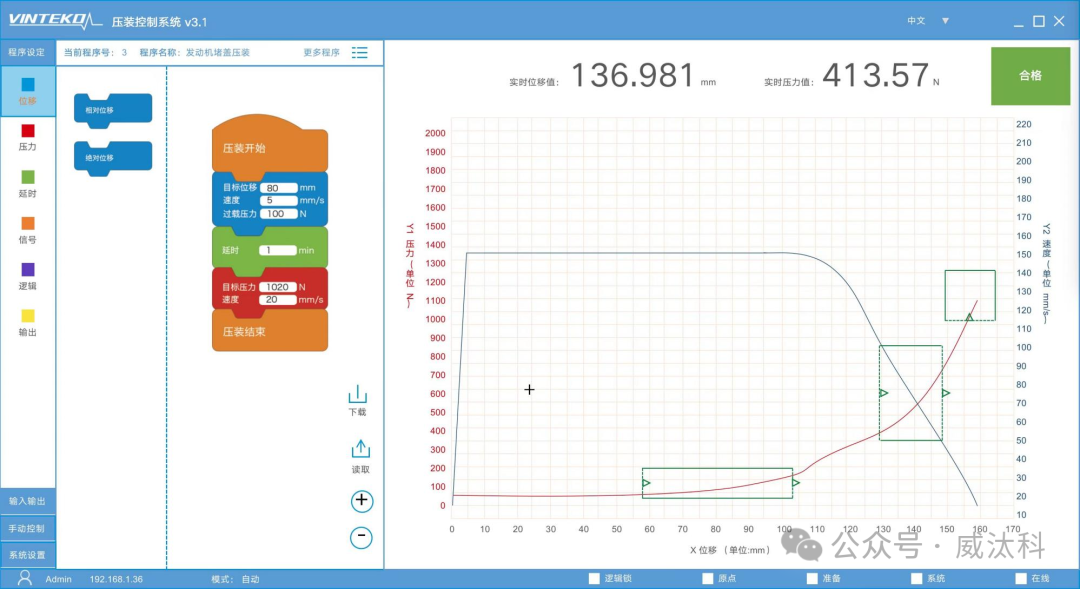

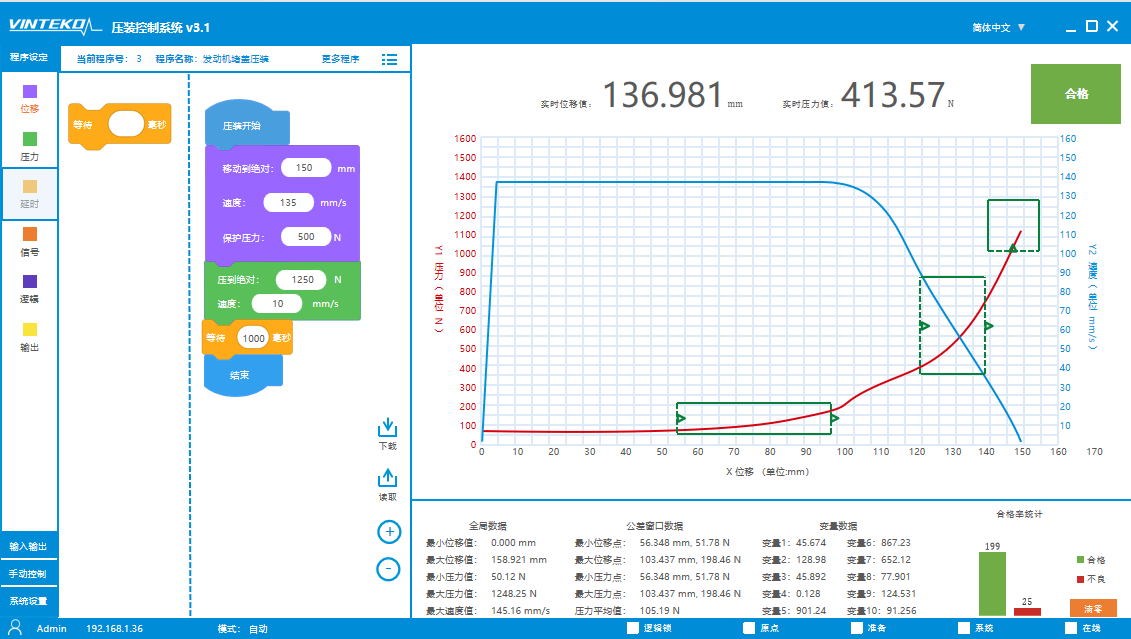

通过触摸屏设置核心参数：压装速度、目标压力、压装深度、力-位移合格窗口。针对鱼眼针特性，采用分段压装模式——低速接触、匀速压入、保压定型，兼顾效率与质量。

3、 上料与预定位

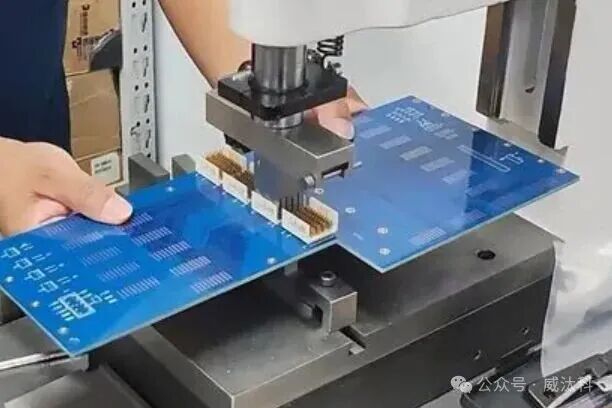

将PCB板平稳放置于治具卡槽，鱼眼针精准插入PCB预孔，确认针脚无歪斜、板材无翘曲，启动设备自动压装模式。

4、 自动压装与实时监控

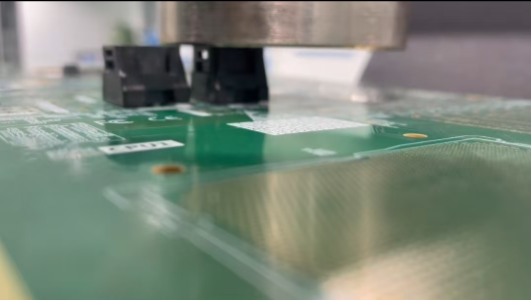

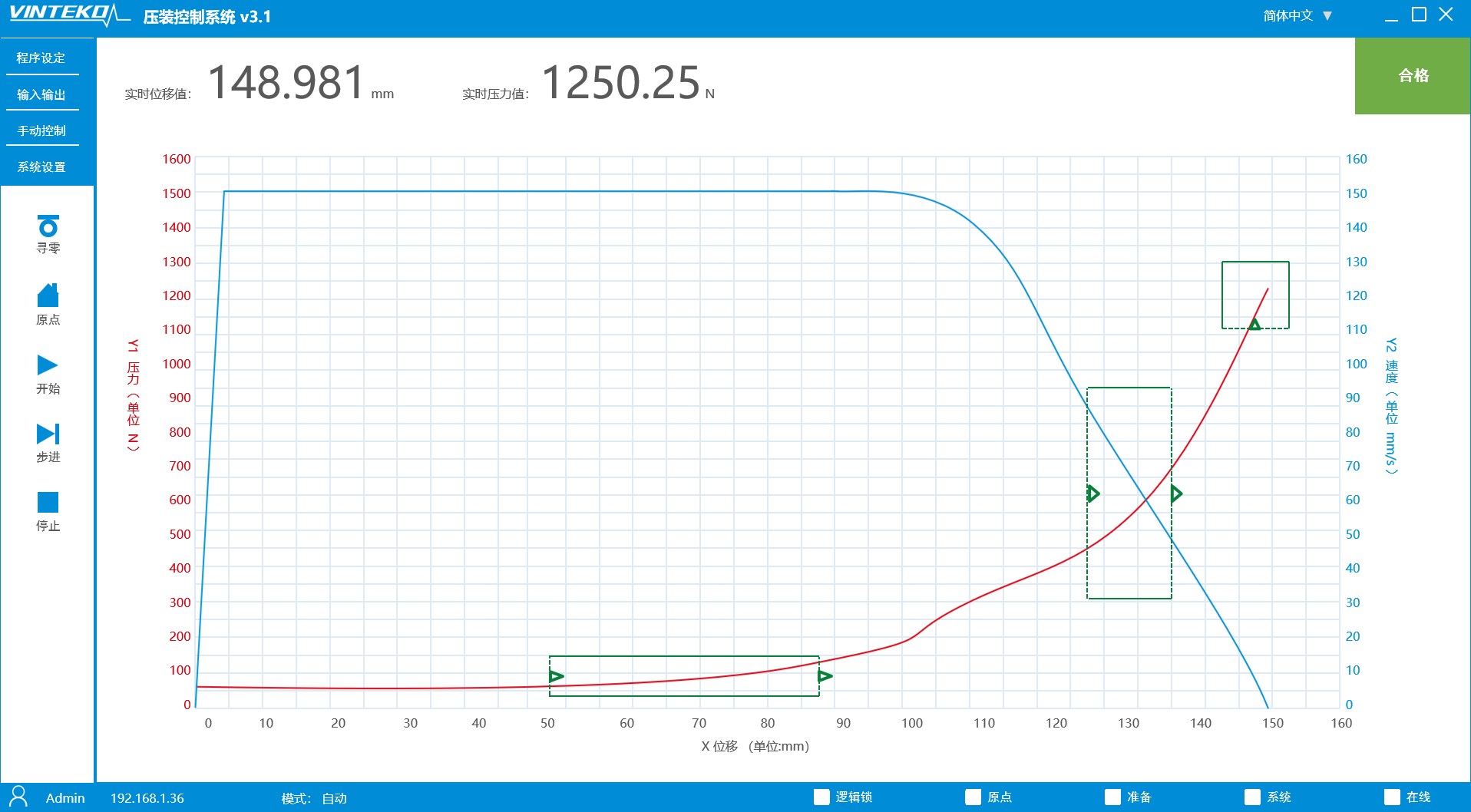

设备启动后，伺服压头匀速下行，全程实时监测压力与位移：当鱼眼针弹性形变达到预设值、力-位移曲线落入合格区间，自动停止压装并保压1-2秒，确保针脚与PCB孔紧密贴合。

5、 下料与质检

压装完成后，设备自动复位，取出PCB板；通过系统压装数据，快速核验每颗鱼眼针压装状态，无需人工逐件检测，提升质检效率。
